钢筋桁架楼承板

产品系列:TD1-70 ~ TD7-270

桁架高度:70mm~270mm

楼板厚度:100mm~200mm(若选用200mm以上楼板,请咨询本公司进行设计)

施工荷载下钢筋桁架楼承板最大适用跨度:1.8m-5.6m

材料选用要求:

楼板混凝土强度等级为C20。钢筋桁架上下弦宜采用HRB400、HPB300钢筋;腹杆宜采用HRB400或性能等同的CRB550的冷轧钢筋。

上下弦采用成盘供应的冷轧带肋钢筋550级,腹杆采用成盘供应的冷轧光圆钢筋550级,镀锌钢板镀锌量双面不应小于120g/㎡,屈服强度≥260N/mm2。

立即咨询 立即咨询
联系热线
400-180-8938
详细介绍

一、什么是钢筋桁架楼承板?

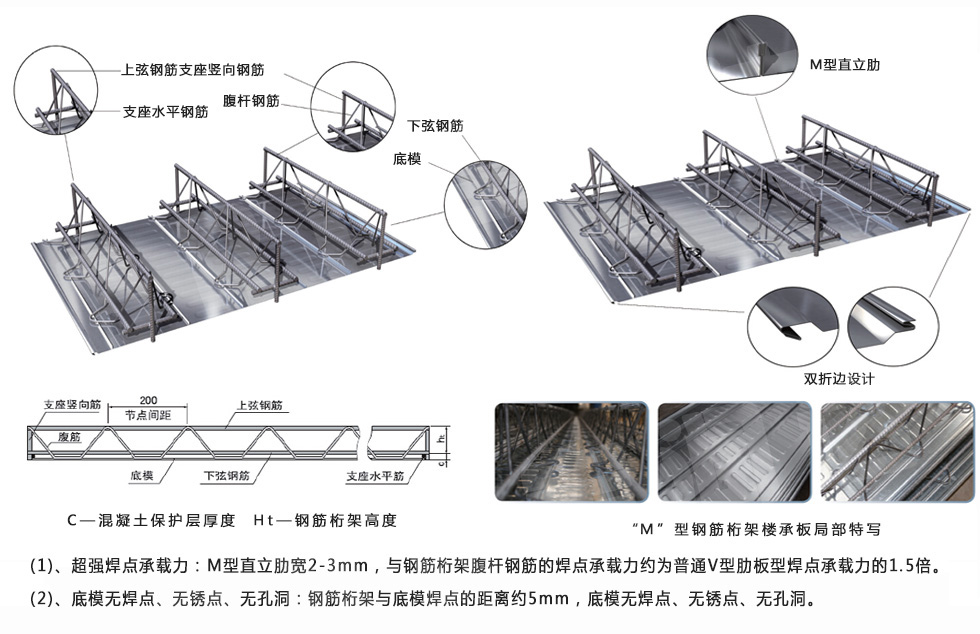

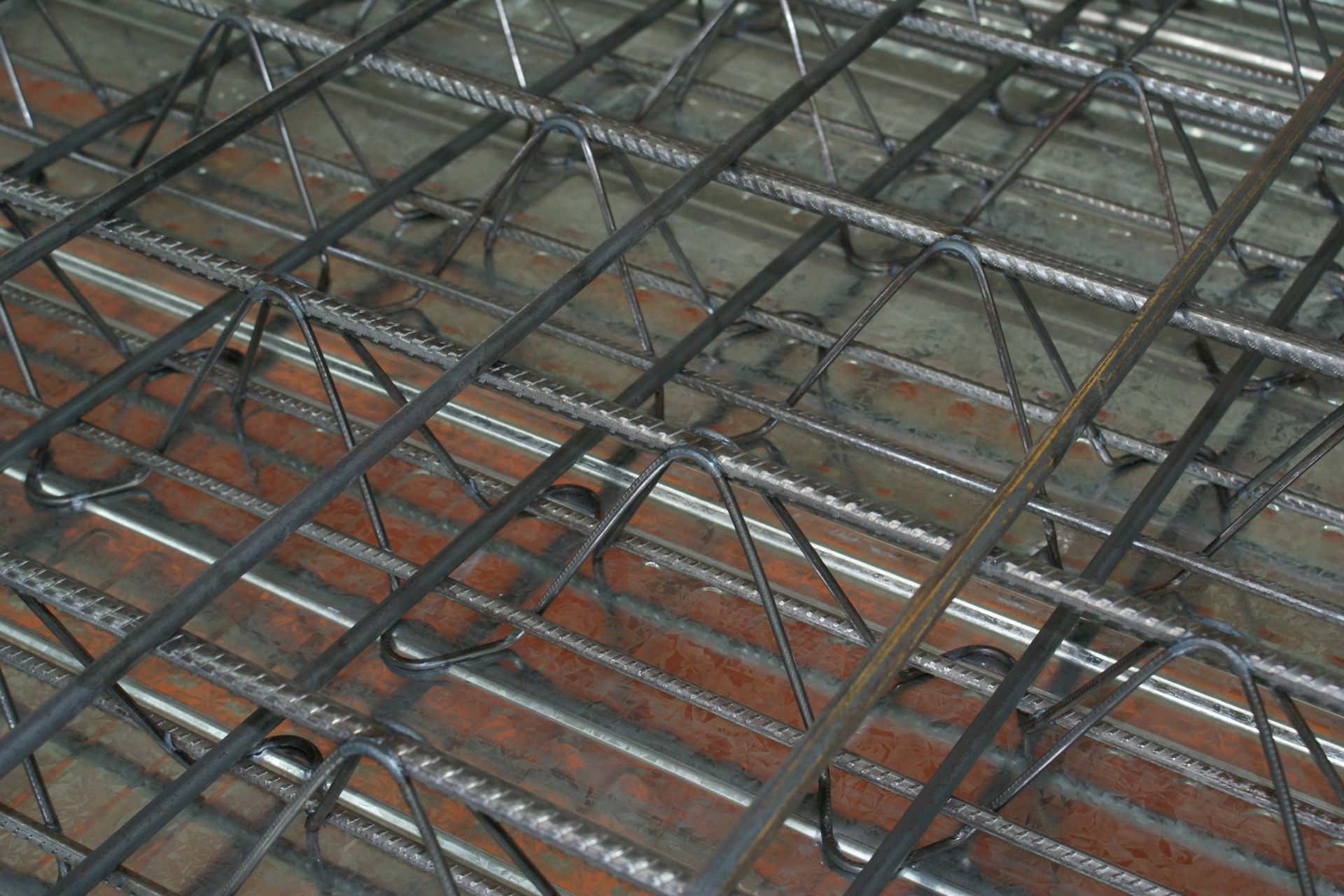

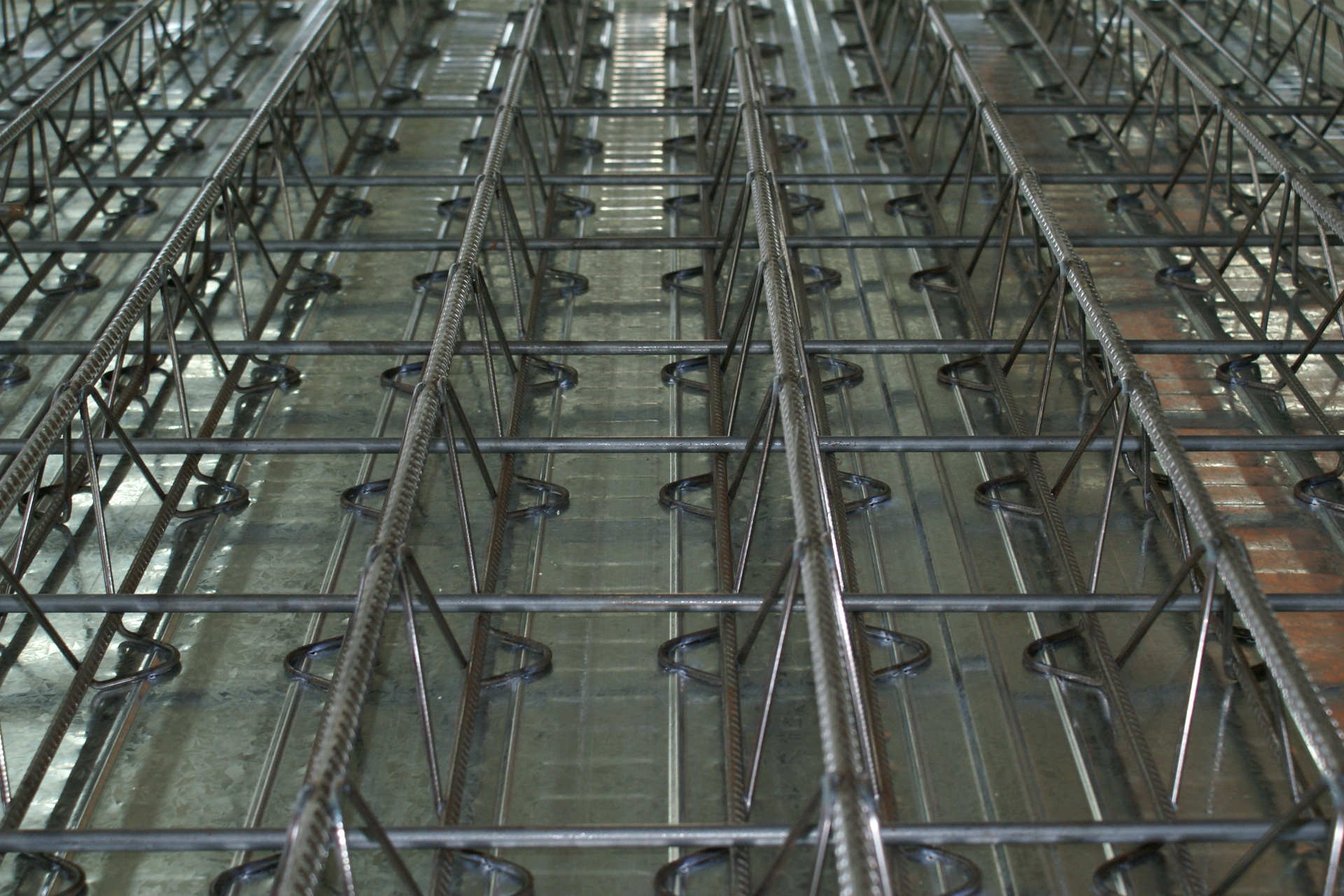

钢筋桁架楼承板是将楼板中的钢筋在工厂加工成钢筋桁架,并将钢筋桁架与镀锌压型钢板焊接成一体的组合模板。在其上面浇筑混凝土,形成钢筋桁架混凝土楼板。咨询热线:400-180-8938  联系电话:13878859478

二、钢筋桁架楼承板的优点

1、该产品力学模型简单、直观,生产自动化程度高,质量稳定,安全可靠,板底平整。

2、钢筋桁架楼承板减少现场钢筋绑扎工作量70%左右,上下两层钢筋间距及混凝土保护层厚度能得到保证,钢筋排列均匀,为提高楼板施工质量创造了条件。

3、不仅施工阶段能够承受混凝土自重及施工荷载;使用阶段,钢筋桁架与混凝土协同工作,承受使用荷载。

4、当浇筑混凝土形成楼板后,具有现浇板整体刚度大、抗震性能好的优点。

5、选材经济,综合造价低,板型丰富等优点;这种楼板与压型钢板组合楼板相比,综合经济效益好。

6、工艺技术领先,施工快捷,防火,防腐性能好;可以充分发挥钢结构施工周期短的优势,更好的确保楼板施工的质量。

三、应用领域

因钢筋桁架为三角梁设计,净空高度比压型钢板和现浇混凝土楼承板提高20%,为后期的配筋,布线等配套施工提供了最大的空间和方便。

我公司的钢筋桁架楼承板设备可做常用的TD1-TD7系列,相对应的桁架高度70mm-270mm,楼板厚度为100mm-200mm,若选用200mm以上楼板,请咨询本公司进行设计。

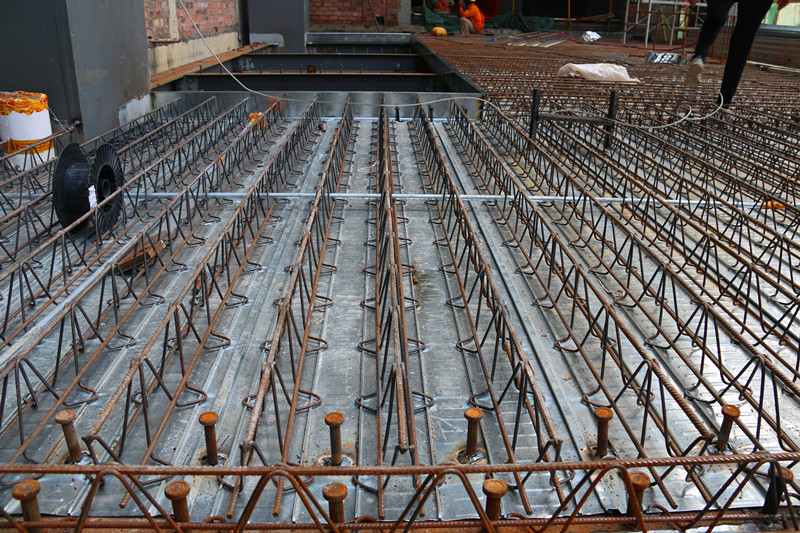

景典钢筋桁架楼承板可应用领域广泛,在多高层钢结构楼板、钢筋混凝土结构楼板、钢筋混凝土预制楼板等不同楼板体系中已经广泛应用。同时,在不规则楼面(圆形、椭圆、其他形状)结构建筑、大跨度结构、降板结构、厚板结构、斜坡屋面、住宅钢结构等不同建筑应用领域亦能大量采用。

四、钢筋楼承板生产设备优势

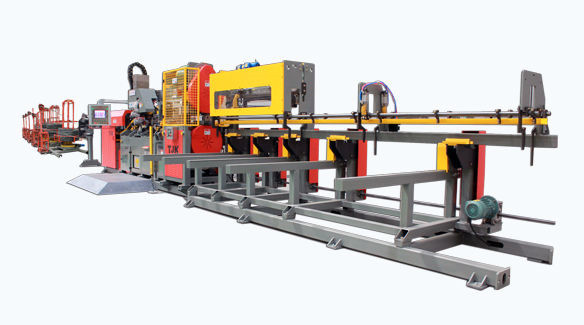

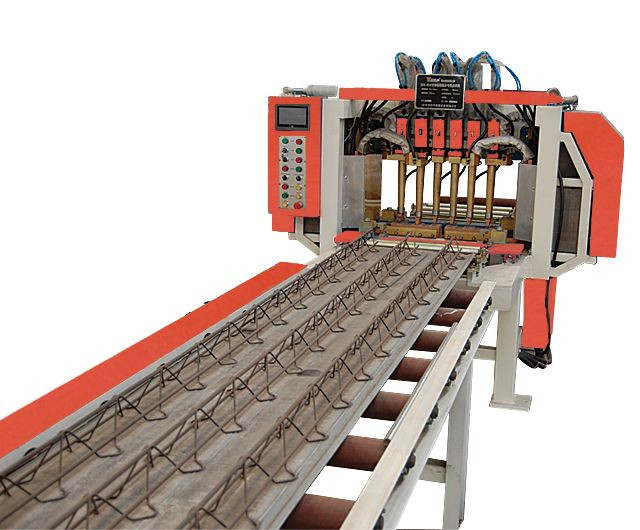

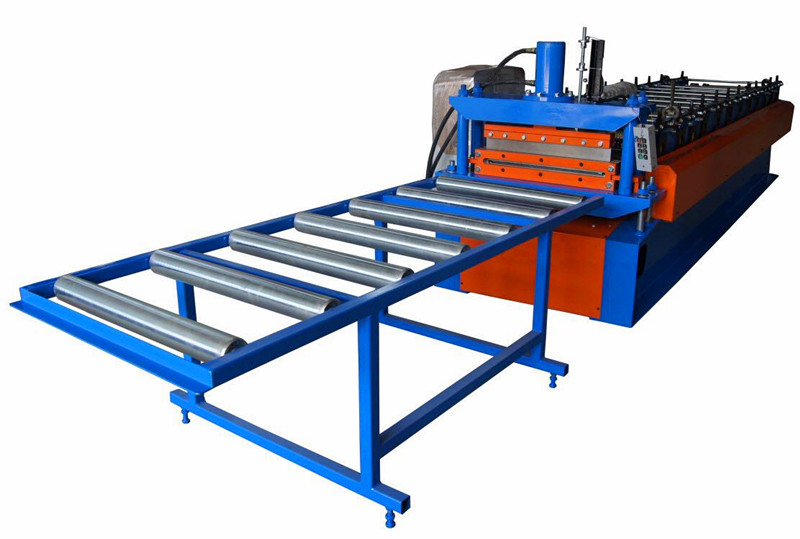

景典公司购置的钢筋楼承板设备是国内技术领先的“数控全自动钢筋桁架焊机生产线SJL300T-18”、“钢筋桁架模板专用组合点焊机DNK63-6”、“桁架模板专用压板成型机MS-576/595”。

桁架设备技术优势:

1、矫直机构:可灵活调整,适用多规格桁架加工

钢筋矫直机构工艺全面升级,结构灵活可调整。

2、储料架:结构简单,效果更好

钢筋进料缓冲机构相对以往进行了完善,结构更加简单灵活,对钢筋来料缓冲效果更佳,特别是断丝报警装置设置可避免重新上料的人力和时间浪费,每班可节约时间 2 小时。

3、折弯机构:欧洲科技再造,机械摆臂模式稳定高效

充分借鉴欧洲成熟折弯机构设计理念,完全采用机械式传动原理,折弯速更快、精度更高,通过创新性改良实现了更多突破,极大的降低了设备的故障率,同时可有效解决老款设备拱弯丝杠极易磨损的技术难题。

4、焊接主机:开放式结构,散热好

用开放式的焊接结构取代了以往封闭的焊接主机,使焊接模块工作时产生的热量能够及时释放,有效的降低电极头损坏频率过高的问题。

两点式电阻点焊焊接方式使装机功率比同行降低 60%,且每个焊点的焊接参数可单独设置。

5、剪切机构:双剪切模式,灵活标准

桁架剪切机构用双剪切模式,速度更快,可实现在焊点处任意剪切的技术突破,有效的避免了以往模式中剪切侧歪现象,同时无液压油渗漏及噪音等引起的环境污染,立体三角形式上活动刀,使用寿命提高 2 倍,左右对称式下活动刀,使用寿命提高 1 倍。

6、防扭机构:终端校正,保证桁架成品质量

增设桁架防扭工艺,对桁架焊接成品进行终端校正,保证了成品的最终质量,防扭装置、防侧弯装置以及多组矫直装置多管齐下保证桁架直线度。
