景典钢筋桁架楼承板—承载未来·“桁”空上市

多高层钢结构的迅猛发展对工程工期、质量提出了更高的要求，而施工建设环节中的楼板施工方法往往是影响工期的重要因素。

传统的多高层钢结构建筑楼板一般采用带一定肋高的压型钢板组合楼板，这种楼板有使建筑物净高减小、楼板下表面不平整、钢筋绑扎繁琐、钢筋间距及混凝土保护层厚度不好控制、施工准备工作繁琐、需动用大量的人力物力等缺点。

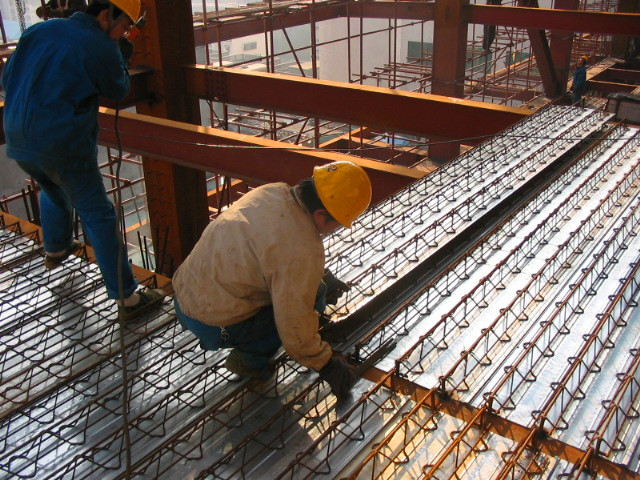

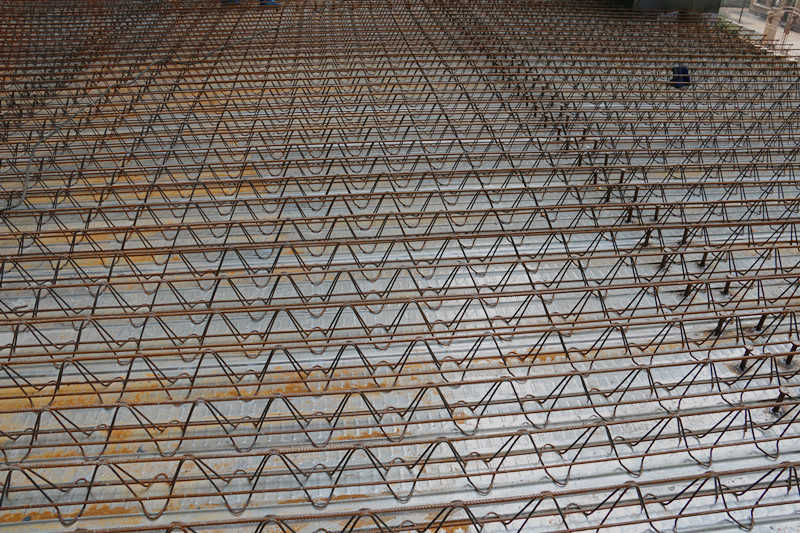

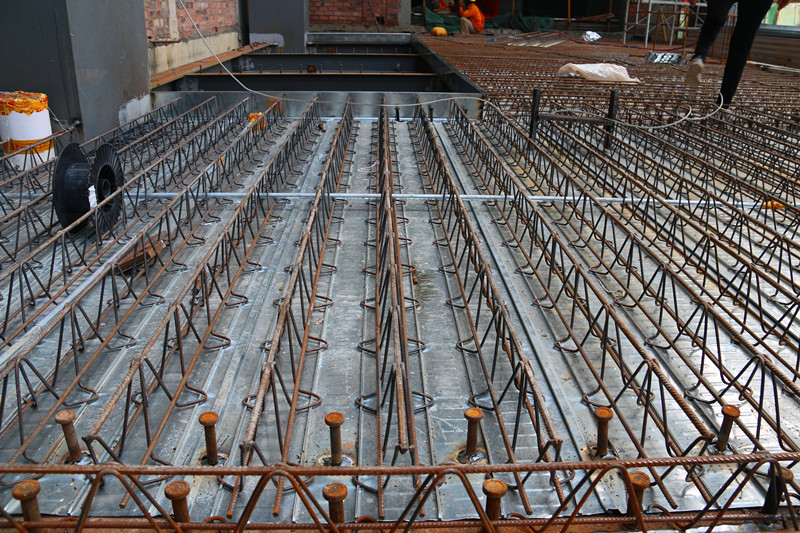

钢筋桁架楼承板是将楼板中的钢筋在工厂加工成钢筋桁架，并将钢筋桁架与镀锌压型钢板焊接成一体的组合模板。在其上面浇筑混凝土，形成钢筋桁架混凝土楼板。

该产品力学模型简单、直观，生产自动化程度高。钢筋桁架楼承板减少现场钢筋绑扎工作量70%左右，上下两层钢筋间距及混凝土保护层厚度能得到保证，钢筋排列均匀，为提高楼板施工质量创造了条件。

不仅施工阶段，能够承受混凝土自重及施工荷载；使用阶段，钢筋桁架与混凝土协同工作，承受使用荷载。

当浇筑混凝土形成楼板后，具有现浇板整体刚度大、抗震性能好的优点。这种楼板与压型钢板组合楼板相比，综合经济效益好。

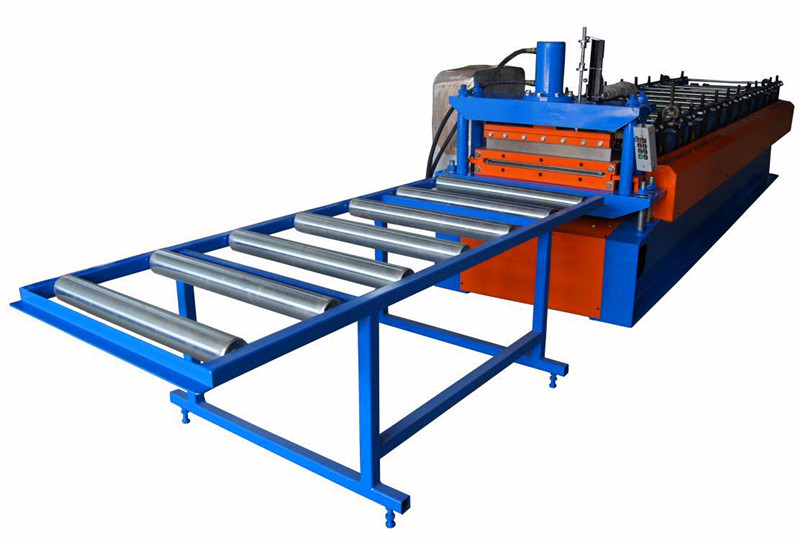

景典公司购置的钢筋楼承板设备是国内技术领先的“数控全自动钢筋桁架焊机生产线SJL300T-18”“钢筋桁架模板专用组合点焊机DNK63-6”“桁架模板专用压板成型机MS-576/595”。

桁架设备技术优势：

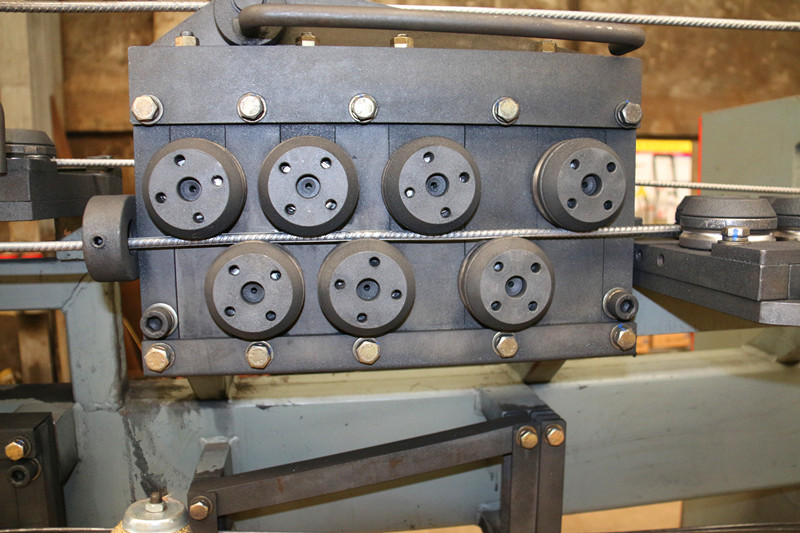

1、矫直机构：可灵活调整，适用多规格桁架加工

钢筋矫直机构工艺全面升级，结构灵活可调整。

2、储料架：结构简单，效果更好

钢筋进料缓冲机构相对以往进行了完善，结构更加简单灵活，对钢筋来料缓冲效果更佳,特别是断丝报警装置设置可避免重新上料的人力和时间浪费，每班可节约时间 2 小时。

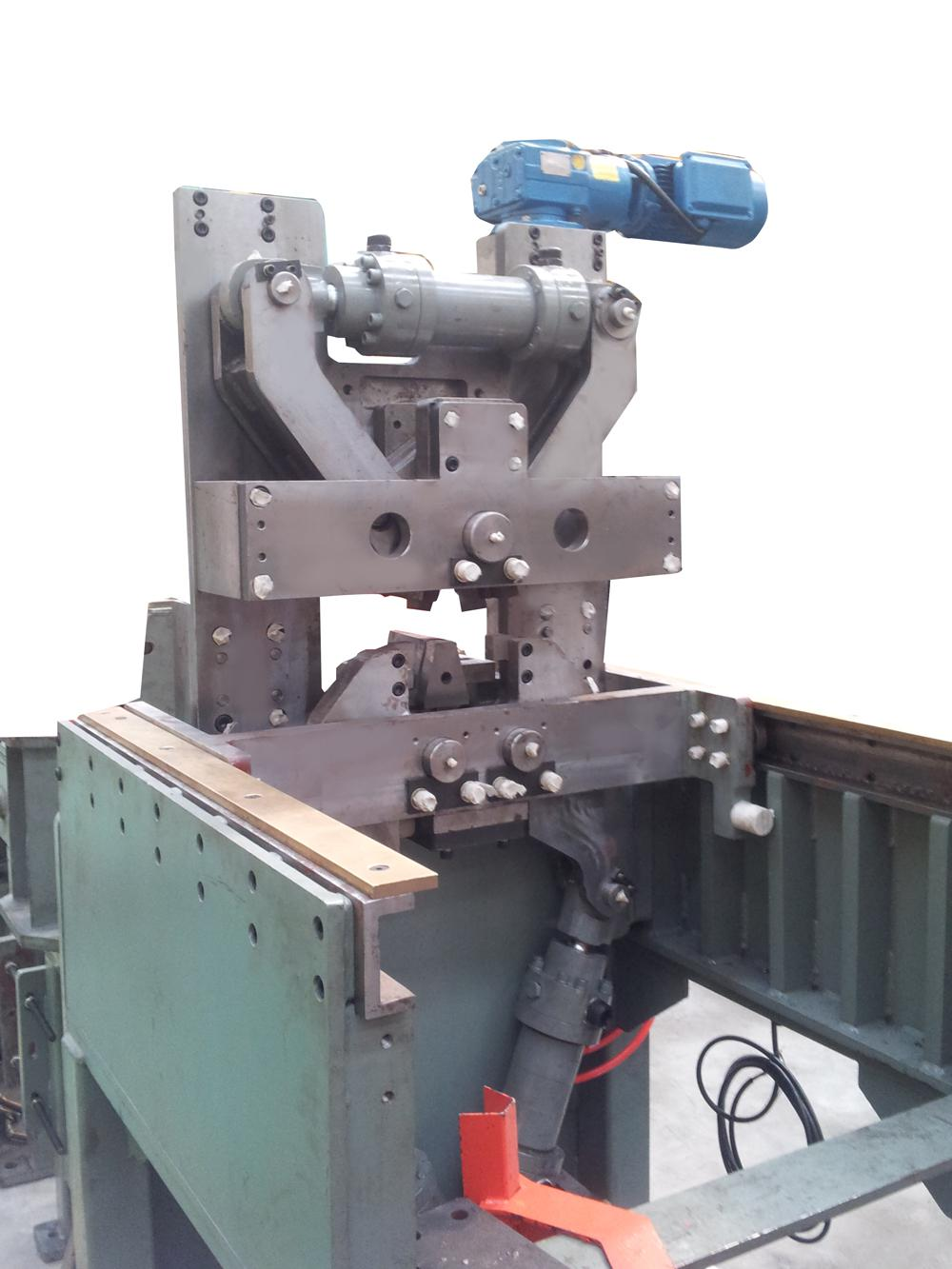

3、折弯机构：欧洲科技再造，机械摆臂模式稳定高效

充分借鉴欧洲成熟折弯机构设计理念，完全采用机械式传动原理，折弯速更快、精度更高，通过创新性改良实现了更多突破，极大的降低了设备的故障率，同时可有效解决老款设备拱弯丝杠极易磨损的技术难题。

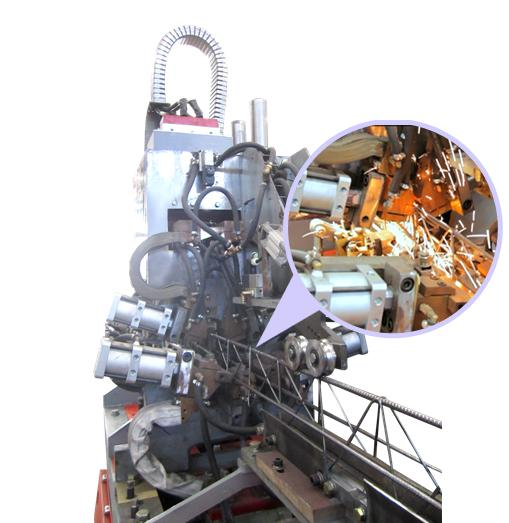

4、焊接主机：开放式结构，散热好

用开放式的焊接结构取代了以往封闭的焊接主机，使焊接模块工作时产生的热量能够及时释放，有效的降低电极头损坏频率过高的问题。

两点式电阻点焊焊接方式使装机功率比同行降低 60%，且每个焊点的焊接参数可单独设置。

5、剪切机构：双剪切模式，灵活标准

桁架剪切机构用双剪切模式，速度更快，可实现在焊点处任意剪切的技术突破，有效的避免了以往模式中剪切侧歪现象,同时无液压油渗漏及噪音等引起的环境污染,立体三角形式上活动刀，使用寿命提高 2 倍，左右对称式下活动刀，使用寿命提高 1 倍。

6、防扭机构：终端校正，保证桁架成品质量

增设桁架防扭工艺，对桁架焊接成品进行终端校正，保证了成品的最终质量,防扭装置、防侧弯装置以及多组矫直装置多管齐下保证桁架直线度。

好的生产设备和原材料创造好产品

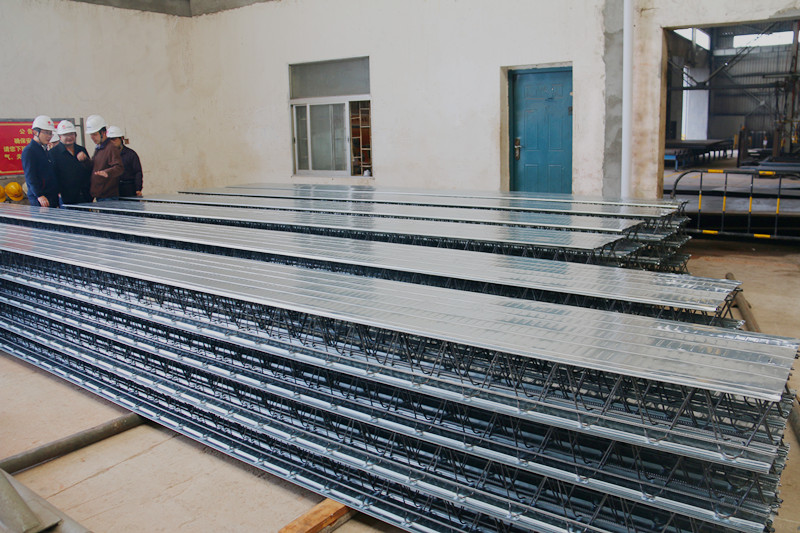

景典公司生产的新一代钢筋桁架楼承板，除了具有传统钢楼承板及现浇混凝土板的各种优点外，还具有技术领先，施工快捷，抗震，防火，防腐性能好，质量稳定，安全可靠，板底平整，选材经济，综合造价低，板型丰富等优点。可以充分发挥钢结构施工周期短的优势，更好的确保楼板施工的质量。

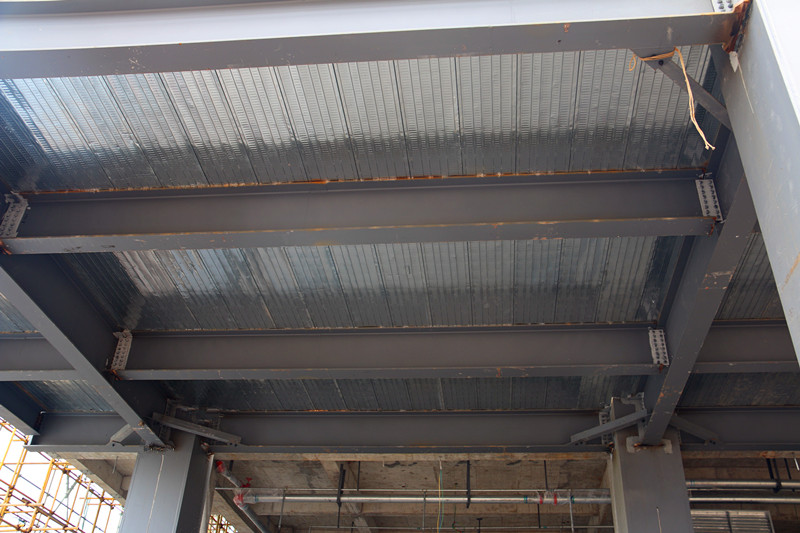

因钢筋桁架为三角梁设计，净空高度比压型钢板和现浇混凝土楼承板提高20%，为后期的配筋，布线等配套施工提供了最大的空间和方便。

我公司的钢筋桁架楼承板设备可做常用的TD1-TD7系列，相对应的桁架高度70mm-270mm，楼板厚度为100mm-200mm,若选用200mm以上楼板，请咨询本公司进行设计。

景典钢筋桁架楼承板可应用领域广泛，在多高层钢结构楼板、钢筋混凝土结构楼板、钢筋混凝土预制楼板等不同楼板体系中已经广泛应用。同时，在不规则楼面（圆形、椭圆、其他形状）结构建筑、大跨度结构、降板结构、厚板结构、斜坡屋面、住宅钢结构等不同建筑应用领域亦能大量采用。
